Инструкция по эксплуатации вариометра Brauniger IQ-BASIS. (на русском языке)

[Здоровье] [История] [Методические пособия] [Инструкции, руководства] [Безопасность и сертификация парапланов] [Техническая литература] [Статьи] [Художественные произведения]
версия для печати

[ Дополнение к Инструкции по эксплуатации парапланерной системы Дракон 30. (Николай Павлов) ]
[ Измеритель силы ветра своими руками. (Павел Моникайнен) ]
[ Инструкция по эксплуатации вариометра Flytec 4005. (на русском языке) ]
  [ Инструкция по эксплуатации вариометра Brauniger IQ-BASIS. (на русском языке) ]
[ Как правильно привязать клеванту к стропе управления. ]
[ Иструкция по укладке запасного парашюта (от SupAir) ]
[ Руководство по укладке запасного парашюта "ПУХ" ]
[ Руководство по укладке запасного парашюта APCO ]
[ Руководство по укладке запасного парашюта СП-33 ]
[ Настройка подвески: это действительно важно! ]
[ Руководство по эксплуатации спасательной системы Aeros OK ]
Страница 1 из 1

Содержание

- Только при включении
- Высотомер
- Аналоговый вариометр
- Постоянная времени
- Цифровой вариометр
- Постоянная времени
- Скорость
- Звуковое сопровождение и громкость
- Сигнализация Cрыва
- Дата и время
- Память (дневник полета)
- Полезная информация о батареях
- Крепление
- Приводнение
- Гарантия
- Настройка
- Новые функции

Инструкция по эксплуатации IQ- BASIS
Версия 2.0
07/Сентябрь/1998
Версия перевода 1.2
Brauniger
Putrichstrasse 21
D-82362 Weilheim
+49 881/6 47 50
fax +49 881/45 61
www.brauniger.com
e-mail: info@brauniger.com

Важная информация
Внимание!

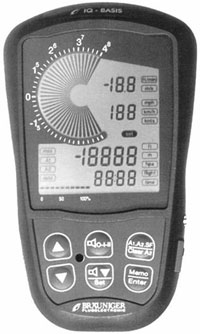

Индикатор вариометра Brauniger IQ-Basis
Только при включении
запускается автоматическое тестирование прибора. На короткое время появляются все элементы дисплея.
Спустя несколько секунд прибор готов работать с установками предыдущего включения.

Индикатор внизу дисплея показывает заряд батареи.
высотомер вариометра Brauniger IQ-Basis
Высотомер
Прибор имеет два высотомера A1 и A2. Кнопка [A1-A2-SF/Clear A2] позволяет переключаться между ними.
A1 Высота над уровнем моря
A2 Относительная высота - может быть сброшена на 0 продолжительным нажатием кнопки [A1-A2-SF/Clear A2]. При переключении на A2, в течение 5 секунд будет показана продолжительность полета, а затем снова появится текущее время.
Кнопки стрелок используются, чтобы изменить высоту A1 или A2, после следующего нажатия кнопки [A1-A2-SF/Clear A2] появляются
Специальные Функции (SF):
воздушное давление
температура

воздушное давление
Этот дисплей зависит от QNH. Если высота A1 правильно установлена, то показывается воздушное давление на уровне моря и температура. Через 5 секунд специальные функции автоматически сменяются на показания A1 и время.
Температура может быть показана по Фаренгейту - F или по Цельсию - C. (Режим Настройки № 7)
Высота и измерения вариометра могут быть установлены в метрах или футах. (Режим Настройки № 8
)
аналоговый вариометр Brauniger IQ-Basis

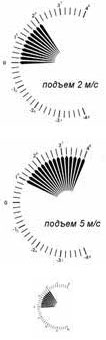

Аналоговый вариометр
Показания аналогового вариометра отображаются с шагом 0,2 м/с [40 фут/мин]. Может быть показано максимум 8 м/с [1600 фут/мин]
Постоянная времени
Инерция реакции вариометра определяется его постоянной времени. Меньшая постоянная времени обеспечивает более быструю реакцию, но может заставить дисплей работать нервно и беспорядочно. При слишком большой постоянной отображение скорости подъема или снижения изменяется слишком медленно. Установка по умолчанию - 1 сек. Однако, особенно в бурном воздухе, когда предпочтительней замедленная реакция вариометра, может понадобиться большая постоянная времени.
В Режиме Настройки № 12 можно выбрать постоянную времени для аналогового вариометра и звукового сигнала от 1 до 3,6 секунды.
цифровой вариометр
Цифровой вариометр
Цифровой вариометр имеет разрешение 10 см/с [20 фут/мин]. И постоянная времени может быть отрегулирована пользователем как средняя переменная значения.
Максимальное значение ±19.9 м/с [1990 фут/мин]
Постоянная времени
Усредняющий вариометр - цифровой вариометр с намного большей постоянной времени (1 ... 30 секунды.). Это очень помогает в определении центра термических потоков. Его постоянная времени может быть изменена в Режиме Настройки № 4.
Этот вариометр также называется интегрирующим вариометром.
Значение по умолчанию - 1 секунда.

скорость параплана
Скорость
Дисплей может отображать скорость с помощью датчика (приобретается отдельно), включаемого в гнездо на правой стороне прибора. Возможные ошибки скорости (вызванные различным расположением) можно компенсировать, используя Режим Настройки № 10.
единицы измерения изменяются
в Режиме Настройки № 9

датчик скорости для вариометра Brauniger IQ-Basis

звук снижения
Звуковое сопровождение и громкость
Последовательное нажатие кнопки [0-I-II] дает возможность выбрать между "Выключено - Тихо - Громко". Звук, возникающий при нажатии этого кнопки, показывает выбранный уровень. Если слышен только короткий подтверждающий "бип", то это значит, что звук отключен.
Звук снижения
Нажатие кнопки включает и отключает звук снижения. Момент включения звука снижения отражается и на шкале вариометра.
Настройка активизации звука снижения производится в Режиме Настройки № 2.
сигнализация срыва Brauniger IQ-Basis



Сигнализация Срыва
Если датчик скорости указывает скорость ниже значения выбранного пользователем, но выше чем 15 км/ч [10 миль в час], возникнет громкий быстро повторяющийся звук.

Изменение установки выполняется в Режиме Настройки № 3.

Если установлено значение 15 км/ч [10 миль в час], то Сигнализация Срыва запрещена.

Сигнализация срыва может оказать большую помощь при определении подходящего момента для отдачи ручки при критических приземлениях.

Дата и время
Время появляется на дисплее после включения прибора.
Установка правильных времени и даты делается в Режиме Настройки № 5 для времени, № 6 для даты.
дневник полета Brauniger IQ-Basis
Память (дневник полета)
Данные 10 полетов записываются в память прибора IQ. Полет признается таковым, только если он продолжался более 3 минут при разнице высот более 25 м [100 футов].
В Режим Памяти входят, нажимая кнопку [Memo/Enter]. Кнопки стрелок могут использоваться для просмотра сохраненных страниц полетов. Индицируется: максимальный подъем, максимальная скорость, максимальная высота A1 и дата [date] полета. Номер полета появляется в правой части дисплея.
Кроме того, нажимая кнопку [A1-A2-SF/Clear A2], можно узнать максимальную высоту A2, максимальное снижение и продолжительность полета.

Все Полеты удаляются в режиме Памяти 0, одновременным нажатием кнопок стрелок на 2 секунды.

информация о батареях Brauniger IQ-Basis
Полезная информация о батареях
Новая серия IQ предлагает намного более эффективное использование батареи. Мы рекомендуем использовать две 1,5V алкалайновые батареи, размер AA (Mignon). Заряд батареи постоянно контролируется и отображается на индикаторе, расположенном внизу дисплея.
Время действия приблизительно 80 часов достигается, если используются качественные алкалайновые элементы.

Внимание! Удаляйте пустые батареи! Они могут потечь!

крепление вариометра
Крепление
В настоящее время, там разнообразие возможностей для крепления прибора на пилоте или дельтаплане/параплане.
За нужными аксессуарами обращайтесь к вашему дилеру или производителю.
приводнение на параплане с Brauniger IQ-Basis
Приводнение
В случае попадания в воду прибор должен быть открыт, и из него должны быть немедленно удалены батареи. После контакта с соленой водой электроника в приборе должна быть немедленно промыта пресной водой, затем прибор нужно тщательно высушить!!!
(Если используются солнце или фен и т. д., температура не должна превышать 70°C [158°F] )
brauniger Гарантия
Гарантийный срок наших приборов составляет 12 месяцев.
При необходимости обслуживания, прибор может быть послан в ближайший сервисный центр Brauniger или непосредственно изготовителю.
настройка вариометра Brauniger IQ-Basis

Настройка
Некоторые параметры устройства можно изменять для наиболее полного использования возможностей прибора и удовлетворения индивидуальных потребностей пользователей. В Режим Настройки входят нажатием кнопки [Set] на 2 секунды.

Появляется символ set. Кнопки стрелок используются, чтобы вызывать одну за другой разные установки;

Кнопка [Memo/Enter] нажимается, если нужно изменить установки. Символ set начинает мигать. Нужные значения можно изменять кнопками стрелок.
Следующим нажатием кнопки [Memo/Enter] новое значение сохраняется, а символ set перестает мигать.

Если сохранения не требуется, снова нажимается кнопка [Set].
Для выхода из Режима Настройки также нажимается кнопка [Set].

НАЗВАНИЕ

СИМВОЛЫ

ПРИМЕЧ.

1

QNH

См. стр. 2

2

Звук снижения

Звук снижения

См. стр. 4

3

Сигнализация Cрыва

Сигнализация Cрыва

См. стр. 4

4

Постоянная времени цифрового вариометра

В секундах

См. стр. 6

5

Время

См. стр. 4

6

Дата

Дата вариометра

См. стр. 4

7

Единицы измерения температуры

Единицы измерения температуры

См. стр. 2

8

Единицы измерения высотомера и вариометра

Единицы измерения высотомера и вариометра

См. стр. 2

9

Единицы измерения скорости

Единицы измерения скорости

См. стр. 4

10

Адаптация скорости

Адаптация скорости

1 шаг = 1%

См. стр. 6

11

Нейтральная Точка вариометра

Нейтральная Точка вариометра

**Дважды нажать “Enter”

12

Постоянная времени аналогового вариометра.

Постоянная времени аналогового вариометра

В секундах

См. стр. 3

13







14







* Пример для № 10: Если датчик скорости показывает значение, которая является 5 % слишком высоко, то показанное число должно быть уменьшено 5 шагами.
** Настройка должна осуществляться при отсутствии ветра и после того, как прибор проработает не менее 5 минут.

Новые функции
Предсказывающий погоду барометр, показывающий на дисплее воздушное давление за прошедшие 48 часов.

Если при выключении прибора держать нажатой кнопку [Memo/Enter], то устройство будет включаться на 10 секунд каждый час, измерять давление воздуха и сохранять значение в памяти. Есть место для 48 значений, что соответствует двум суткам.
Включение прибора останавливает режим записи.

Просмотр содержимого памяти осуществляется, нажатием кнопки [Memo/Enter] приблизительно на 3 секунды. Шаг за шагом воздушное давление (QNH) каждого часа будет показано в цифровой области. В то же самое время общая тенденция будет отображаться на шкале аналогового вариометра. (10 делений соответствует 1 hPa).

Рядом также показываются день и время записи.
Разумеется, в течение записи не надо перемещать прибор в другое место.

вариометр Brauniger IQ-Basis
